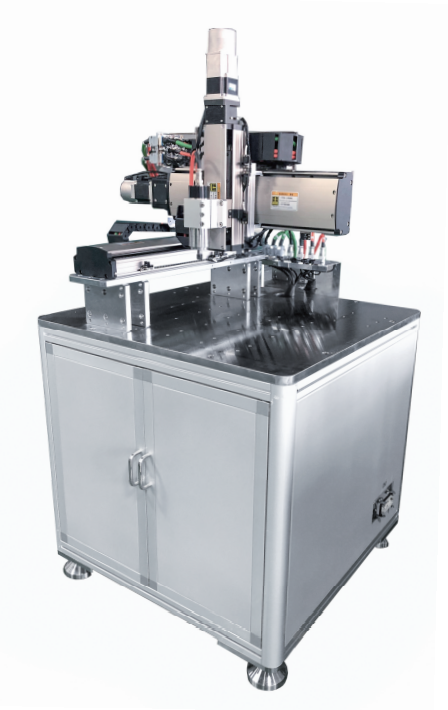

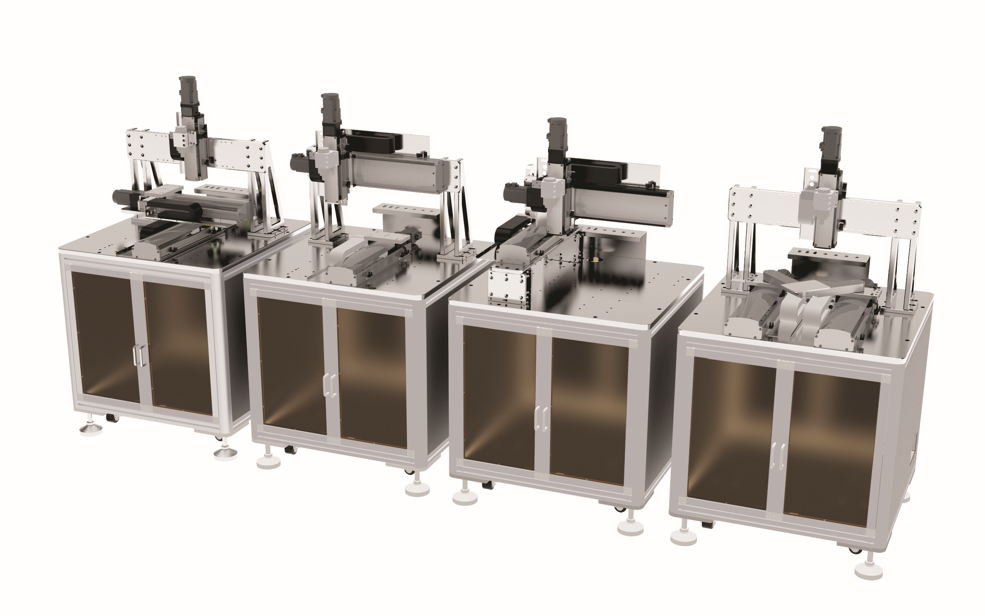

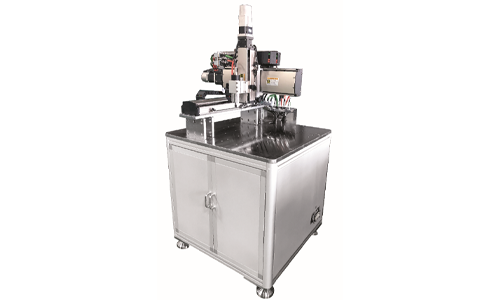

三维数控平台

三维数控平台与单轴直线运动控制和两维数控平台属于同一系列产品,是多种数控加工、电子加工设备的基本部件,也是教学实验、应用开发及科学研究的通用平台。面向智能制造行业和高等院校开发的运动平台,采用模块化设计思想和工业化制造标准设计制造。产品配套软件采用面向对象技术开发,底层封装多轴运动控制系统主要功能及数控G代码编译动态库

三维数控平台



  三维数控平台与单轴直线运动控制和两维数控平台属于同一系列产品,是多种数控加工、电子加工设备的基本部件,也是教学实验、应用开发及科学研究的通用平台。面向智能制造行业和高等院校开发的运动平台,采用模块化设计思想和工业化制造标准设计制造。产品配套软件采用面向对象技术开发,底层封装多轴运动控制系统主要功能及数控G代码编译动态库,可实现单轴电机各运动模式(S曲线、T曲线、速度模式、电子齿轮模式)控制和两轴及三轴插补或同步控制,并提供丰富的可视化图形界面,可显示电机各运动参量(速度、加速度、位置)实时曲线,可实时显示平台模拟和实际运动轨迹,并可根据用户的教学实验需求,动态配置相关实验模块,XYZ各轴可灵活装配机械结构,极大方便了用户的教学实验和研究工作。

实验内容:

  1. 电机与驱动装置实验;
  2. 运动控制系统PID控制实验;
  3. 数控代码编程实验;
  4. 驱动器调试实验;
  5.  单轴运动策略规划实验;
  6. 二维、三维运动控制应用系统开发;
  7. 速度环、位置环实验(同服电机);
  8. 二维、三维插补原理及应用实验 ;
  9.  二维、三维轨迹插补算法研究;
  10. 单轴电机运动实验;
  11. XYZ平台运动控制实验。



软件:

     C++软件,支持Win7 32位/64位,WIN10 64位等操作系统


产品选型:

产品名称

型号

描述

三维交流伺服数控平台

GXYZ202020VP-Ⅱ

GTS运动控制卡、台面钢板;标准有效行程分别为XY200mm,XY300mm,Z200mm其他行程需要定制;增加光栅尺的,型号后增加-LE,标配1um光栅尺,如:XLE、XYLE或XYZLE;标配C7丝杆。需要主轴的,光栅尺型号后缀再增加-S90,配置90W空气冷却电主轴

GXYZ303020VP-Ⅱ

三维直流伺服数控平台

GXYZ202020VD-Ⅱ

GXYZ303020VD-Ⅱ

三维步进伺服数控平台

GXYZ202020GT-Ⅱ

GXYZ303020GT-Ⅱ

备注:平台电机可混合配置,下单时请备注说明
